矢量網絡分析儀指標評測方法-計量校準

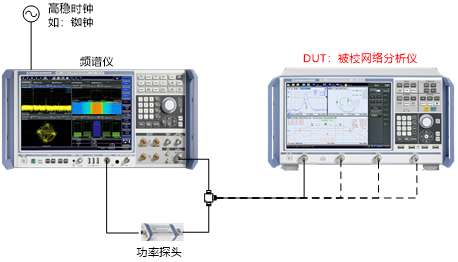

使用頻率計（包含頻譜儀或接收機內置功能，需連接外部高穩參考時鐘）直接測試被校網絡分析儀的端口信號輸出的頻率。

被校網絡分析儀采用單頻點CW輸出模式；至少選取網絡分析儀頻率范圍高、中、低3個頻點；輸出功率一般設定為0dBm。

被校網絡分析儀采用單頻點CW輸出模式，選取的頻點依據儀器說明書；

被校網絡分析儀打開ALC，讀取被校端口的參考接收機波量；

設置被校網絡分析儀輸出0dBm，功率探頭讀數補償功分器損耗作為標準參考值，測量絕對功率準確度；

在指標范圍調節輸出功率電平，頻譜儀測量相對功率線性值。

網絡分析儀被校端口連接50 Ω 負載匹配器。

被校網絡分析儀采用單頻點CW掃描模式，選取的頻點依據儀器說明書；

網絡分析儀信號源關閉輸出；讀取測量接收機波量；接收機中頻帶寬10Hz；檢波器RMS，500ms測量時間。

最大輸出功率與接收機本底噪聲之間的差值，即為動態范圍。

掃跡噪聲（跡線噪聲）

網絡分析儀被校端口連接短路器。

被校網絡分析儀采用單頻點CW掃描模式，選取的頻點依據儀器說明書；

網絡分析儀功率 0dBm；測量Snn，n為被測端口號；中頻帶寬1kHz；

跡線結果統計測試，算數均值mean和標準差std dev。

S參數測量準確度

通常，采用一組已知參數的精密校驗件實現測量準確度的評估。

通過失配器(mismatch)和偏移短路器（offset-short）進行反射參數Snn（如S11和S22）測量準確度的驗證；通過衰減器（attenuator）或階梯阻抗線（Step-Through）進行傳輸參數Smn（如S21和S12）測量準確度的驗證。

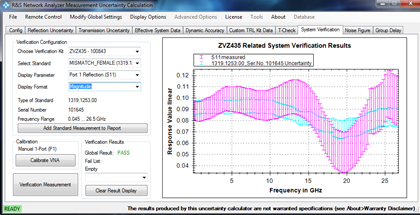

R&S VNAMUC是驗證R&S矢網測量準確度和不確定度的評估軟件，可在電腦或矢網Windows平臺上使用。

校驗件是R&S ZV-Z4xx系列校驗件，可選不同端口類型。

型號

描述

NRP18T

熱電功率傳感器,DC~18 GHz

NRP33T

熱電功率傳感器,DC ~ 33 GHz

NRP40T

熱電功率傳感器,DC~40 GHz

NRP50T

熱電功率傳感器,DC~50 GHz

NRP67T

熱電功率傳感器,DC~67 GHz

NRP110T

熱電功率傳感器,DC~110 GHz

NRP75TWG

熱電功率傳感器,波導接口WR-15

NRP90TWG

熱電功率傳感器,波導接口WR-12

NRP110TWG

熱電功率傳感器,波導接口WR-10

ZK6

功率探頭電纜，可與信號源或功率計主機相連

ZKU

功率探頭USB電纜，可與計算機相連

型號

描述

FSW26

型號

描述
