信號發生器作為射頻微波領域核心測試儀器，廣泛應用于通信研發、芯片檢測、射頻校準、軍工電子等關鍵場景，是實驗室與產線不可或缺的精密計量設備。本文結合安捷倫N5183A（序列號 MY50142xxx）整機故障排查、拆機檢測、模塊維修、校準復原全流程實操案例，為大家介紹射頻信號源常見故障機理、規范維修工藝與儀器維保要點，與同行交流學習。

安捷倫N5183A 是一款高性能微波模擬信號發生器，頻率覆蓋寬、相位噪聲低、輸出幅度穩、調制精度高。但用得久、用得頻繁，很容易出現這些問題：射頻輸出不正常、幅度不準、頻率鎖不住、按鍵沒反應、開機自檢報錯、內部零件老化、接口信號變?nèi)酢?/span>

本次針對序列號MY50142xxx的AGILENT N5183A 信號源開展標準化整機維修作業，嚴格遵循原廠維修規范與射頻儀器防靜電操作流程。不盲目拆機、不隨意更換元器件，最大程度保留儀器原廠精度與硬件壽命。

一、儀器基礎信息

本次維修對象為安捷倫N5183A 高性能微波模擬信號發生器，是射頻測試、通信研發、計量校準的核心儀器。

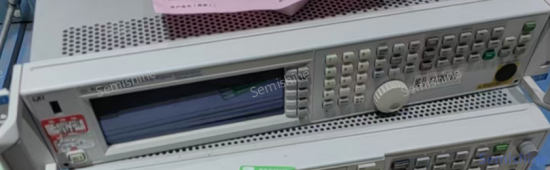

入庫檢測 顯示：外觀完好、旋鈕/ 按鍵無缺失、無物理?yè)p傷，具備維修恢復條件。

二、儀器維修過程

1，故障初檢與現象記錄

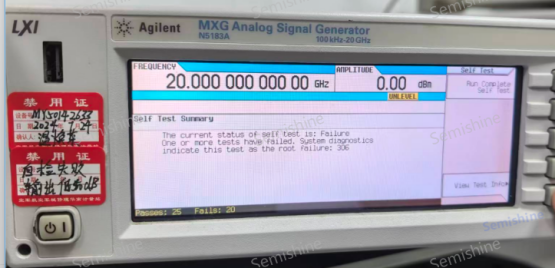

儀器上電開機可正常啟動，但系統自檢失敗，出現20 項自檢報錯，核心故障碼：306。

關鍵異常：

? 射頻輸出功率嚴重衰減，偏低50dB 以上

? 輸出幅度異常、鏈路增益失效

? 整機無法進入正常測試狀態

2，故障定位與診斷

結合報錯信息與鏈路測試，工程師精準定位：

? 射頻源模塊異常：本振、激勵鏈路工作失效，導致整機輸出大幅衰減

? 耦合濾波模塊劣化：頻率＜1.5GHz 頻段出現波形失真、噪聲抬高、輸出異常

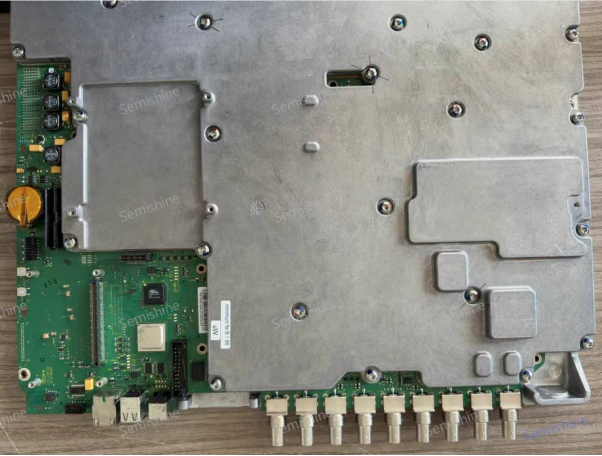

拆機檢測確認：射頻源模塊與耦合濾波模塊存在性能失效，需進行模塊級維修。

3，維修實施步驟

a. 射頻源模塊維修：修復/ 更換失效射頻源單元，恢復激勵信號與鏈路增益，解決功率大幅衰減問題。

b. 耦合濾波模塊維修：射頻模塊修復后，針對頻率＜1.5GHz 輸出波形失真與噪聲大 問題，維修耦合濾波模塊,修復耦合器、濾波器組件，恢復低頻段波形質量。

4，修復后整機清潔參數調整校準

? 內部除塵、主板與接口清潔

? 內存條保養、主板CMOS 電池更新

? 散熱風扇維護、風道清理

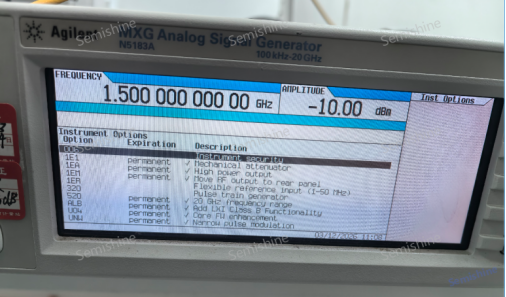

? 指標校準與全功能調試按原廠標準完成：頻率準確度、輸出功率平坦度、駐波、雜散、調制等關鍵指標校準。

5，整機驗證與交付

?   全功能自檢：全部通過，無報錯

?   輸出功率恢復正常，無衰減、無失真

?   全頻段（100kHz–20GHz）指標達標

?   24 小時連續老化測試：穩定可靠

三、維修總結與使用建議

N5183A 作為高精密微波信號源，長期運行易出現射頻模塊老化、耦合濾波劣化、功率衰減等典型故障。規范維修 + 定期保養，可顯著延長儀器壽命、保障測試精度。

本次故障定位：

描述過程: 根據故障現象自檢不通過，多項報錯，信號輸出小50dB以上，判斷故障部件可能是射頻源模塊或者微波部件，如定向耦合器，程控衰減器等有問題。

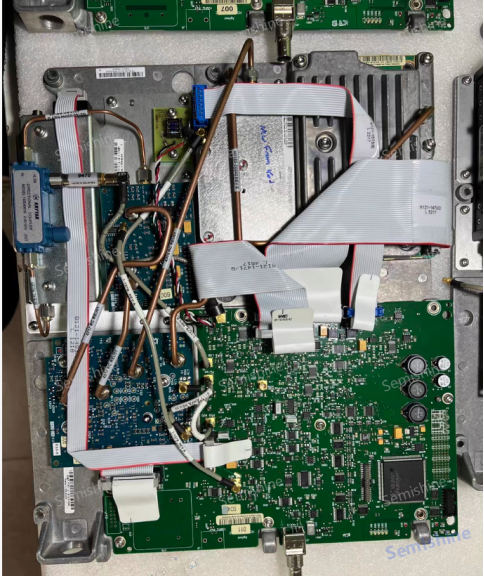

拆機檢測發現：

1. 射頻源模塊工作不正常有問題，需維修更換。

2. 頻率<1.5GHz輸出波形失真噪聲大，維修耦合濾波模塊

3.描述:維修射頻源模塊，維修耦合濾波模塊， 做整機清潔參數調整，校準精度指標。

維修方案：

? 維修維修射頻源模塊，

? 維修耦合濾波模塊，

? 做常規保養(除塵、內存條清潔、主板電池更新、風扇保養等);

? 指標調整，

? 整機全功能復測，

? 24小時老化。

維修更換部件：

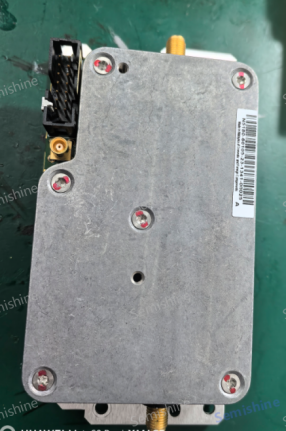

? 射頻源模塊      更換1塊

? 耦合濾波模塊    更換1塊

***                                ***                                   ***                                              ***                              ***                                 ***

日常使用小貼士：

? 遠離強電磁干擾

? 避免頻繁熱插拔射頻端口

? 保持環境防塵、防潮、防靜電

? 定期做整機自檢與計量校準

? 長期不用定期上電驅潮

精密儀器，三分修、七分養。規范使用+ 專業維保，才能讓高價設備長期穩定 “打工”。
