InfinityXF? 探針簡介 – 重新定義晶圓級寬帶測試

該探針是FormFactor與是德科技合作開發的，使用堅固耐用的 0.5 mm 同軸連接器，可與 PNA-X 系統和新型 250 GHz 同軸頻率擴展模塊無縫協作。

隨著半導體器件不斷向更高頻率和更緊密集成發展，晶圓級測試也必須跟上步伐。從事 6G、高速互連、采用先進調制方案的數字高帶寬通信系統以及下一代無線系統工作的工程師們，需要在以往難以企及的頻率下實現精度、速度和可重復性。

這就是為什么 FormFactor 推出了 InfinityXF? 探針，這是一種新型同軸晶圓探針，能夠在單次掃描中實現從直流到 250GHz 的寬帶性能。

InfinityXF 基于久經考驗的 Infinity 平臺打造，將帶寬擴展至 250 GHz，無需使用多個頻率擴展器或復雜的校準步驟。該探頭由 InfinityXF 與是德科技合作開發，可與 PNA-X 系統以及新的 250 GHz 同軸頻率擴展模塊無縫配合，采用堅固耐用的 0.5 毫米同軸連接器。

這種方法簡化了晶圓測試流程，消除了同軸探頭和波導探頭的混合使用，并縮短了設置時間。結果是：測量速度更快、重復性更一致、S 參數數據的不確定性更低。

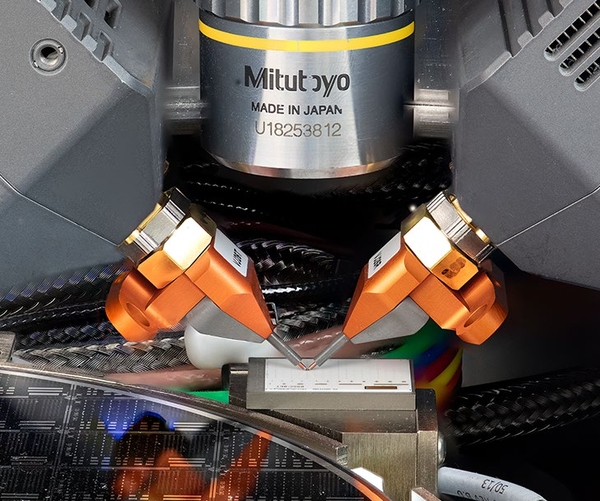

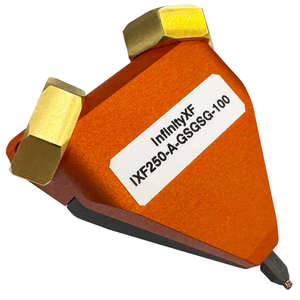

                    Infinity XF? 探針 dual probe, supporting both GSGSG and GSSG configurations.

InfinityXF 的主要特點包括：

• 高達 250GHz 的單次掃描范圍，精度無與倫比。

• 靈活配置——提供 GSG、GSGSG 和 GSSG 風格，支持 50 微米至 150 微米的間距。初始提供 50、75、100 微米，更多規格即將推出。

• 超緊湊機身——可直接與是德科技 NA5307A 對接，減少插入損耗，同時保持出色的回波損耗。

• 清晰的尖端可見性——便于精確、一致地放置尖端，節省設置時間并減少錯誤。

• 耐用的銠尖端——提供穩定、低電阻的接觸，適合長期使用。

• 寬溫度范圍——在 -40°C 至 +175°C 范圍內可靠運行，并與 FormFactor 的 EMI 屏蔽 TopHat 外殼和用于過溫測量的開放式環境 IceShield? 兼容。

• 適合自動化——與FormFactor 的自主射頻測量助手配合使用，實現全天候無人值守測試，并自動校準。

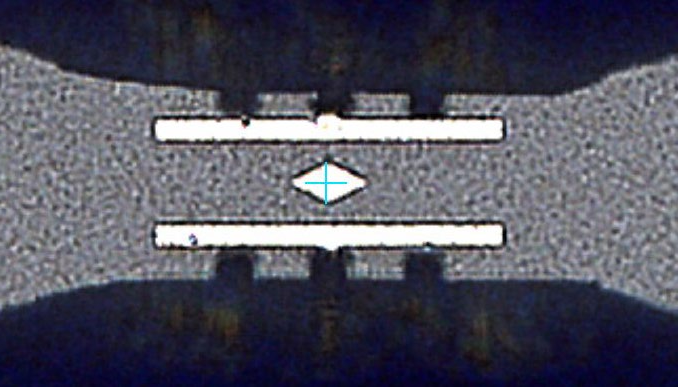

Great tip visibility enables precise, repeatable tip placement.

InfinityXF 適用于多種使用場景，包括：

• 寬帶建模與器件表征

• 高速數字通信，如 PAM4 448Gb 調制和 PCIe Gen6

• 負載牽引與噪聲表征

• Multi-Gbps系統和 TIA 測試

• 諧波與頻譜純度的測量

它與 EVOLVITY? 300、CM300xi 和 SUMMIT200 探頭系統完全兼容，因此既適用于研發環節，也適用于生產環節，是一款極具靈活性的解決方案。

通過將同軸單掃頻寬探測技術擴展至 250GHz，InfinityXF 為工程師們提供了他們所需的精度和可靠性，從而能夠突破先進設計的極限。無論您是在驗證下一代無線系統，還是在確保超高速數字鏈路的信號完整性方面，InfinityXF 都能幫助您加快速度并更有信心地完成工作。

欲獲取更多信息，請下載《InfinityXF 數據表》。

它與 EVOLVITY? 300、CM300xi 和 SUMMIT200 探頭系統完全兼容，因此既適用于研發環節，也適用于生產環節，是一款極具靈活性的解決方案。

通過將同軸單掃頻寬探測技術擴展至 250GHz，InfinityXF 為工程師們提供了他們所需的精度和可靠性，從而能夠突破先進設計的極限。無論您是在驗證下一代無線系統，還是在確保超高速數字鏈路的信號完整性方面，InfinityXF 都能幫助您加快速度并更有信心地完成工作。

相關探針測試系統實例：

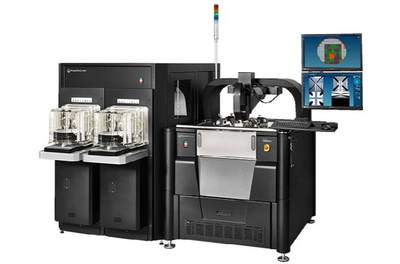

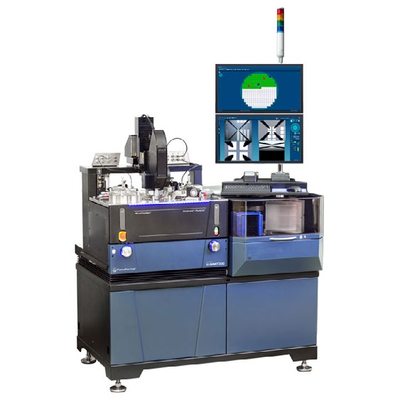

                                                     CM300xi                                                                                                                                      SUMMIT200

欲獲取更多信息，請聯系我們下載《InfinityXF 數據表》。
